Tutoriel JBoss : intégration Apache / Jboss avec mod_jk
Maîtrisez l’intégration du serveur web Apache HTTP et du serveur d’Application Jboss. Comprenez la valeur ajoutée de ce duo. Configurez mod_jk via les fichier mod_jk.properties et workers.properties. Comprenez la notion de workers et pondérez l’utilisation de chaque serveur.
Ce tutoriel est un extrait de séances pratiques de la formation Administration JBOSS5 dispensée par Objis.
Les + objis
70% de travaux pratiques
Clé USB avec tous les outils utilisés + Corrigés TPs
Bilan pédagogique individuel + conseils
Nos tutoriaux pour vous initier
Liens utiles
+ de 100 tutoriaux java/jee Objis
10 tutoriaux JBOSS 5
Site de téléchargement serveur Jboss 5
Site de la communauté Jboss
Tutoriel Jboss pour integration apache / Jboss
Prérequis
Installation Kit de développement JDK 6
Tutoriel jboss N°1 : installation Jboss 5
Objectifs
Comprendre la valeur ajoutée du couplage Apache / Jboss
Installation mod_jk
Mise en eouvre load balancing.
Durée
40 min
Programme
Comprendre la valeur ajoutée du couplage Apache / Jboss
Partie 1 : Téléchargement et installation Apache
Partie 2 : Téléchargement et Installation mod_jk
Partie 3 : Configuration de mod_jk
Partie 4 : Test
Contexte
Le serveur Apache HTTP est le ’champion du monde’ de la gestion de ressources statiques : pages html, images, feuille css
Le serveur Jboss (à travers sont conteneur de servlet Jboss Web, qui est en réalité Tomcat) permet de gérer des ressources Java dynamiques : servlets, jsp
Il peut être utile, à des fins de performance, de remplacer le serveur statique par défaut de Jboss Web (Coyotte) par le serveur Http Apache.
De plus nous ne souhaitons ne pas avoir à ajouter le port 8080 pour accéder à nos applications dynamiques, comme l’application hellostruts.war
Le module Apache mod_jk permet de faire cette intégration.
Ce que nous allons faire
L’idéal est de permettre que pour toute requête entrante :
les ressources statiques soient gérées par Apache HTTP
les ressources dynamiques soient gérés par Jboss Web
10 étapes clés
1. Télécharger Apache 2
2. Télécharger mod_jk (version > 1.2.28)
3. Changer la configuration Apache pour include la config. modjk
4. Créer la configuration modjk
5. Configurer les workers mod_jk (que les noeuds JBoss utilisent)
6. Configurer que les URIs gérés par Jboss via mod_jk
7. Redémarrer Apache
8. Configurer Tomcat (donner à chaque instance JBoss une jvmRoute pour l’affinité de session)
9. Redémarrer JBoss
10. Tester
Partie 1 : téléchargement Apache

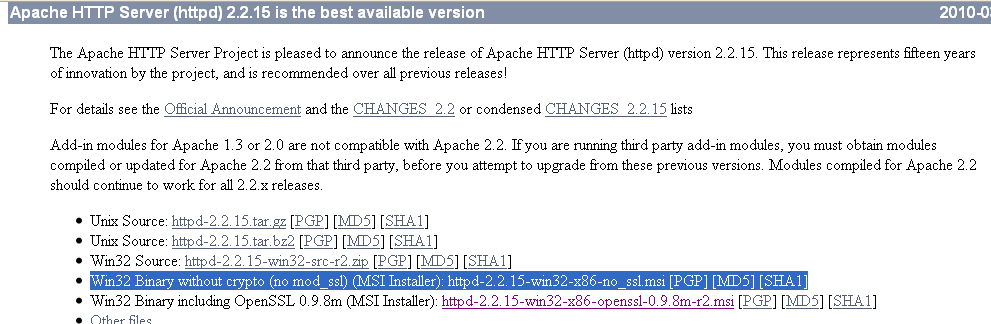

Téléchargez la version Apache 2.2
- tutoriel-integration-jboss-mod-jk-1
- tutoriel-integration-jboss-mod-jk-2

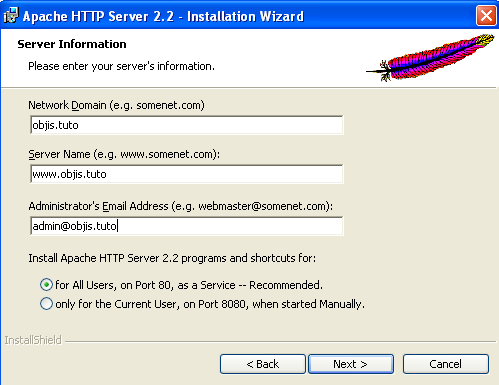

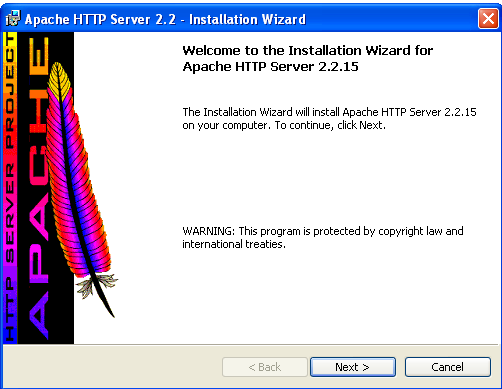

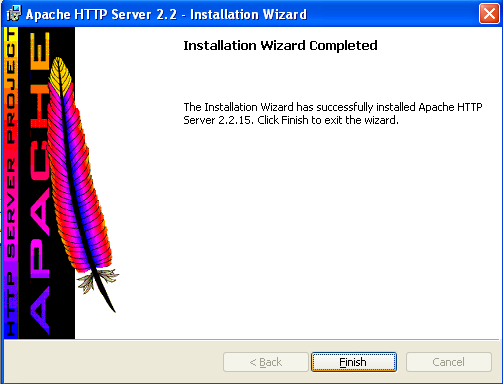

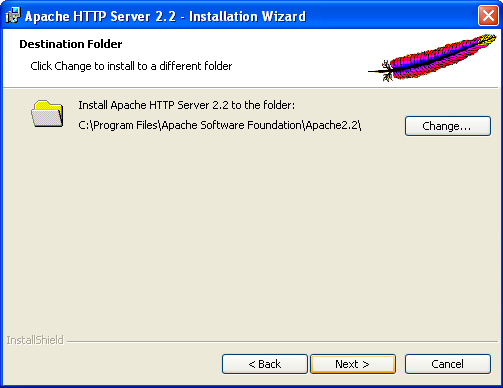

Installez Apache
- tutoriel-integration-jboss-mod-jk-3
- tutoriel-integration-jboss-mod-jk-4
- tutoriel-integration-jboss-mod-jk-5
- tutoriel-integration-jboss-mod-jk-6
Une petite icone vous permet de monitorer Apache.
- tutoriel-integration-jboss-mod-jk-6bis

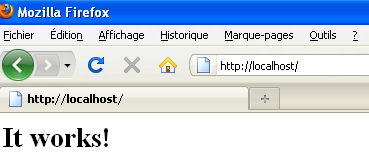

Notez que Apache est démarré. suite à l’installation. Vous pouvez le vérifier à travers http://localhost.
- tutoriel-integration-jboss-mod-jk-7

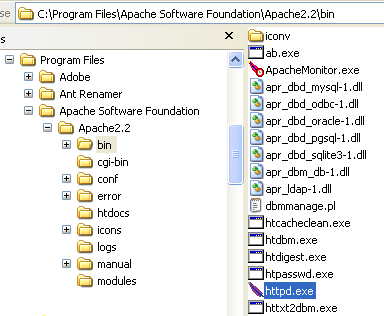

Le programme ’httpd.exe’ permettant de lancer Apache est présent dans le répertoire bin de l’installation.
- tutoriel-integration-jboss-mod-jk-7bis

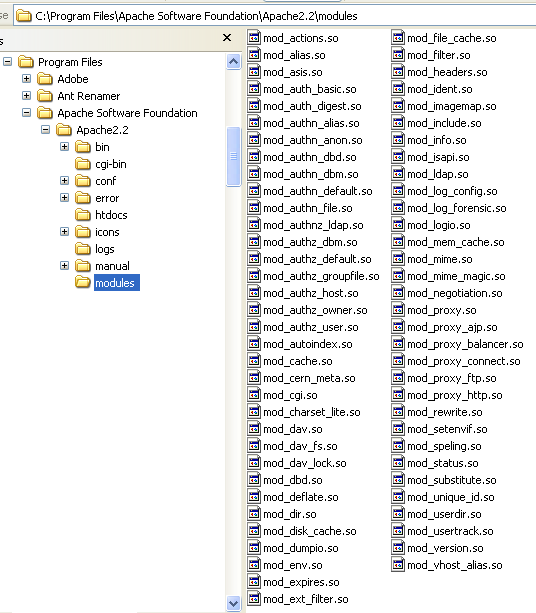

Identifiez dès maintenant le répertoire modules , dans lequel nous déposerons le module mod_jk.
- tutoriel-integration-jboss-mod-jk-7ter
QUESTION : quel est le répertoire de configuration d’Apache ? quel est le fichier de configuration central ?
QUESTION : quel est le port d’écoute par défaut ? comment le modifier ?
Téléchargement mod_jk

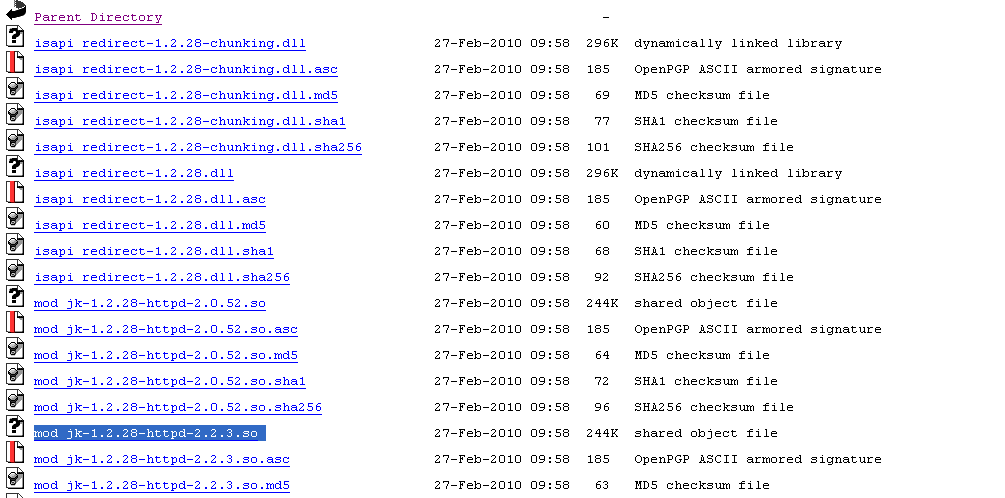

Pour windows, identifiez le fichier .so pour Apache
- tutoriel-integration-jboss-mod-jk-8
Téléchargez le
- tutoriel-integration-jboss-mod-jk-9

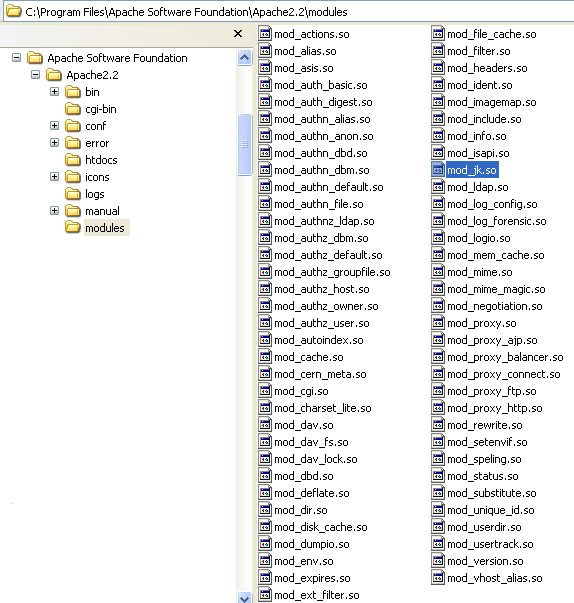

Renommez le fichier en mod_jk et copiez le dans le répertoire ’modules’
d’Apache.
- tutoriel-integration-jboss-mod-jk-10
Dans le répertoire ’conf’ de Apache, créer fichier worker.properties avec 1 cible (noued1)
- tutoriel-jboss-mod-jk-conf-worker-1
QUESTION : qu’est ce que ’noeud1’ ?
Expliquez cette configuration en utilisant la documentation Tomcat worker
Créez un fichier mod_jk.log vide . Il accueillera les logs du module mod_jk
- tutoriel-integration-jboss-mod-jk-14
Modifier le fichier conf/httpd.conf d’Apache :
— Ajoutez une ligne pour chargement du module mod_jk
- tutoriel-integration-jboss-mod-jk-11bis
— Ajouter à la fin du fichier les lignes suivantes associée à mod_jk
- tutoriel-integration-jboss-mod-jk-17
Expliquez ce qu’implique la ligne surlignée
De façon plus générale, et en utilisant la documentation de Mod_jk , expliquez les différentes options de configuration.
INFO : on pourrait aussi mettre ces infos dans fichier mod_jk.properties et faire une inclusion (Ajout ligne ’Include conf/mod_jk.conf’) dans fichier httpd.conf
La configuration de mod_jk est terminée
Configuration Jboss

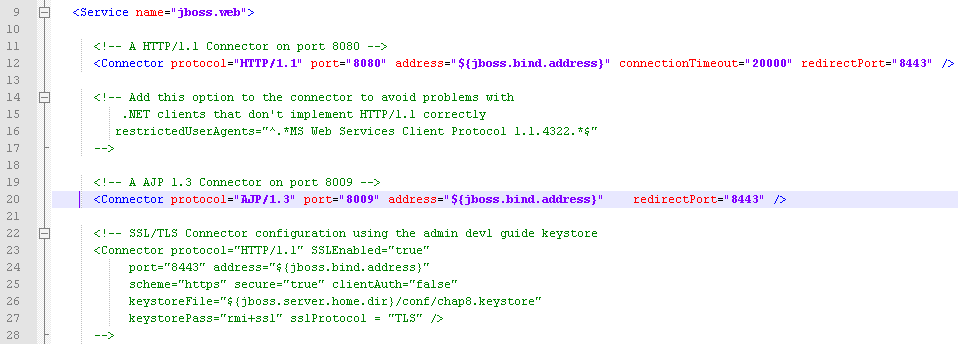

Vérifiez coté Jboss dans le fichier serveur.xml du service Jboss Web que le connecteur AJP est disponible (non commenté)
- tutoriel-integration-jboss-mod-jk-15

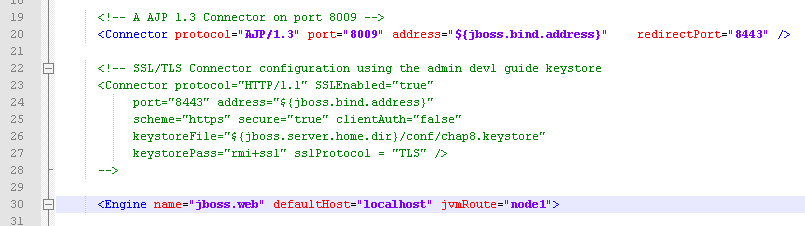

Ajoutez l’option ’jvmRoute’ au moteur Catalina :
- tutoriel-integration-jboss-mod-jk-16
Partie 4 : test
Démarrez Jboss
Déployez dans Jboss l’application ’hellostruts.war’
Arrétez puis démarrez Apache
Analysez les logs de mod_jk pour valider que le module est bien chargé et prêt.
Que donnent les Urls suivantes :
— > http://localhost
— > http://localhost:8080
— > http://localhost:8080/hellostruts
— > http://localhost/hellostruts/
Expliquez.
Conclusion
Dans ce tutoriel vous avez intégré Apache et Jboss à travers le module mod_jk. Vous avez donc réussi 50% de votre stratégie de clustering. Pour assurer une réelle haute disponibilité , il vous reste à mettre en oeuvre la gestion de la reprise sur incident (fail over).
